一、工作原理

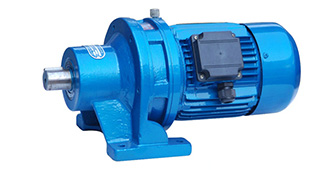

沈陽擺線減速機是應用行星傳動原理，采用擺線針齒嚙合的新型傳動裝置。

整體結構分為輸入部分、減速部分和輸出部分；

二、沈陽擺線減速機結構特點

1、減速比大，傳動效率高：一級傳動的減速比為9-87，二級傳動的減速比為121-5133。多級組合可達數萬級，針齒嚙合套筒式滾動摩擦，嚙合面無相對滑動，故一級減速的效率達94%：

2、由于沈陽擺線減速機采用行星傳動原理，輸入輸出軸在同一軸線上，結構緊湊，體積小。與同等功率的其他減速器相比，重量和體積要小1/3以上。

3、運動平穩、噪音低：運行時同時接觸的齒數多，重合度大，運行平穩，過載能力強，振動小噪音低。

4、使用可靠，壽命長。主要材料用軸承鋼，經淬火處理（HRC58-62），然后精磨。嚙合區無相對滑動，磨損小，經久耐用。

5、設計合理，維修方便，拆裝方便。

6、過載能力強，耐沖擊，轉動慣量小，適用于頻繁啟動和正反轉場合。

7、自鎖功能，輸出軸不能承受軸向力，在可能發生過載的場合應安裝過載保護裝置。

8、與配套機械采用聯軸器連接時，建議采用彈性聯軸器。

三、沈陽擺線減速機主要特點

1、速比高，效率高

先進的傳動可實現1:87的減速比，效率達90%以上。如果用多級傳動，減速比會更大。

2、結構緊湊，體積小

由于用行星傳動原理，輸入軸與輸入軸在同一軸線上，因此結構緊湊，體積小。

3、運轉平穩、噪音低

擺線針齒嚙合齒數多，重疊系數大，機構穩定，將振動和噪音限制在至低限度。

4、使用可靠，壽命長

由于主要零件用軸承鋼，經淬火（HRC58-62）獲得高強度，部分傳動接觸用滾動摩擦，

5、故經久耐用，壽命長。

設計合理、維修方便、拆裝方便、零件數量最少、潤滑簡單，使擺線針輪減速機深受用戶信賴。

綜上所述，沈陽擺線減速機是用少齒差行星式傳動原理及擺線針齒嚙合的新穎傳動機械。廣泛應用于紡織印染、輕工食品、冶金礦山、石油化工、起重運輸及工程機械等領域的驅動和減速裝置。好了，今天小編分享的內容就到這里了，希望對大家有幫助。
